Antenna logaritmica per l’impiego in sistemi di telefonia GSM/DCS/UMTS/HSDPA/LTE. L’antenna risolve in modo efficace i problemi di livello di segnale insufficiente che si verifica spesso nel caso di modem/dispositivi con antenne integrate. Sistema di fissaggio a palo con collari inclusi.
Per utilizzare la massima velocità della tecnologia LTE è necessario acquistare 2 antenne – e installarne una in verticale e una in orizzontale.
| Gamma di frequenza: | 800 … 3000 MHz : GSM / DCS / UMTS / HSDPA / LTE |
| Connettori: | Connettore SMA |
| Guadagno : | max. 9 dBi |
| Impedenza: | 50 Ω |
| Ampiezza del fascio orizzontale (H): | 76 ° |
| Ampiezza del fascio verticale (V): | 66 ° |
| Polarizzazione: | Verticale |
| VSWR: | < 1.7 |
| Alcune caratteristiche: |
|
| Peso: | 0.31 kg |
| Dimensioni: | 260 x 180 x 25 mm |

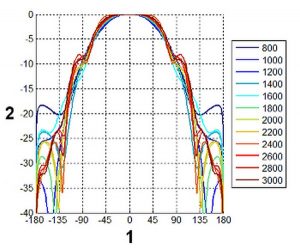

Diagramma di radiazione dell’antenna sul piano orizzontale:

1) Angolo di radiazione θ
2) Guadagno [dB]

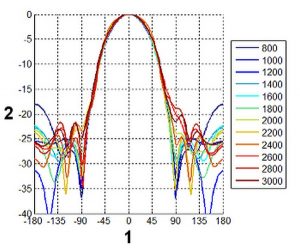

Diagramma di radiazione dell’antenna sul piano verticale:

1) Angolo di radiazione φ
2) Guadagno [dB]

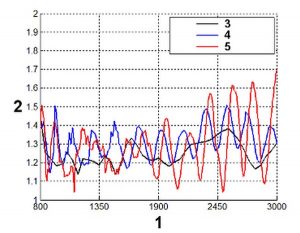

Diagramma VSWR (Rapporto di Onda Stazionaria):

1) Frequenza [MHz]
2) VSWR
3) simulazione EM
4) Antenna senza custodia
5) Antenna con custodia

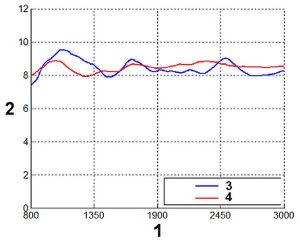

Guadagno in funzione della frequenza:

1) Frequenza MHz
2) Guadagno dBi
3) Antenna senza custodia
4) Antenna con custodia
