Sdoppiatore RS-485 con optoisolamento per montaggio multiplo PTZ speed dome

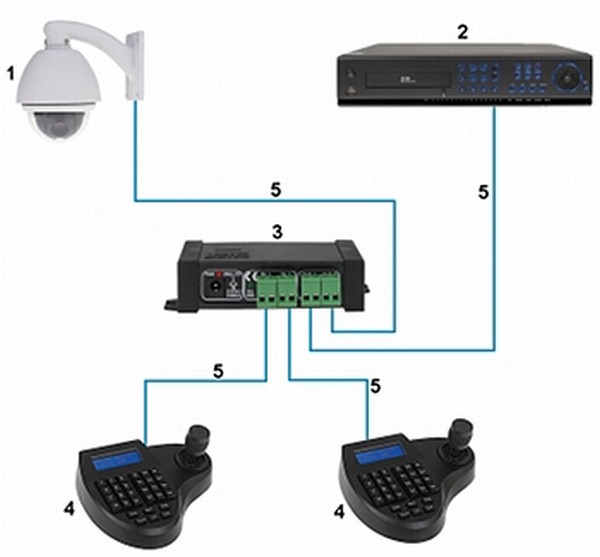

ORS-22 consente di collegare il segnale RS-485 da due trasmettitori differenti (come ad esempio registratore, pannello di controllo, PC) e di controllare due bus RS-485 indipendenti collegati ai ricevitori (telecamere CCTV). Il dispositivo fornisce isolamento ottico tra ciascuno dei bus di uscita e tra i bus di uscita e l’ingresso del segnale RS-485. L’applicazione basica di ORS-22 è quella di proteggere gli impianti CCTV contro i danni da sovratensioni verificatesi in ogni dispositivo collegato al bus RS-485 (ad esempio le sovratensioni causate da fulmini).

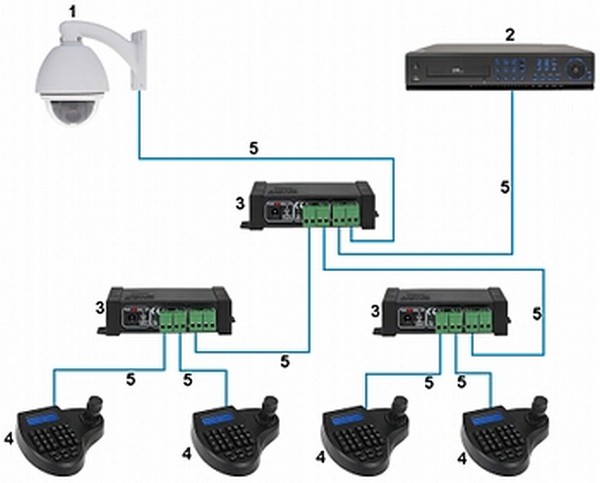

Il dispositivo consente inoltre di dividere un unico bus RS-485 in 2 canali e quindi permette l’utilizzo di una topologia a stella. Di conseguenza, ogni telecamera può essere collegata da un cavo separato RS-485 avente una lunghezza di fino a 1200m, facilitando così l’organizzazione del cablaggio nell’impianto CCTV e aumentando le distanze massime di trasmissione del segnale RS-485.

Specifiche Tecniche
