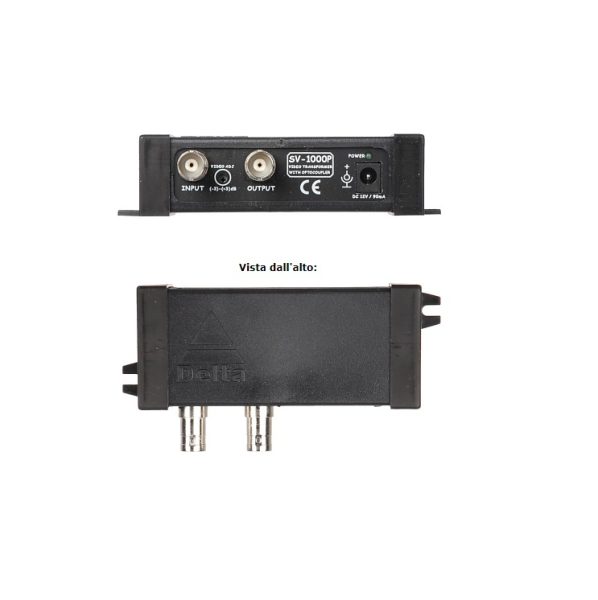

SV-1000P è progettato per fornire maggiore sicurezza in impianti di telecamere a circuito chiuso e altri dispositivi, proteggendoli contro differenza di potenziale tra i dispositivi e correnti nei fili di massa del segnale.
Il dispositivo elimina interferenze durante la trasmissione di un segnale ad una distanza di diverse centinaia di metri.
Collegando il separatore video SV-1000P secondo il seguente schema (fig.1) è possibile eliminare le interferenze causate dalla differenza di potenziale tra la massa della telecamera e quella del monitor. La tensione risultante da questa differenza di potenziale può essere aggiunta alla tensione del segnale utile. Sono interferenze a bassa frequenza che si manifestano, ad esempio, come strisce nere verticali che si muovono lentamente.
| Standard: | CVBS – PAL / NTSC |
| Numero di ingressi: | 1 unità BNC |
| Numero di uscite: | 1 unità BNC |
| Impedenza d’ingresso: | 75 Ω |
| Impedenza di uscita: | 75 Ω |
| Isolamento galvanico (ottico) tra ingressi e uscite di segnale: | 1000 V picco |
| Isolamento galvanico tra alimentazione e ingressi e uscite di segnale: | 1000 V picco |
| Regolazione del guadagno: | -5 dB … +5 dB |
| Larghezza di banda: | 9 MHz / 1 Vpp |
| Distorsioni non lineari: | 0.75 % (f=3.58MHz, Vin=1Vpp) |
| Installazione: | A parete |
| Alimentazione: | 12 V DC / 80 mA |
| Peso: | 0.095 kg |
| Dimensioni: | 61 x 120 x 30 mm |
| Costruttore / Marca: | DELTA |
| Garanzia: | 3 anni |
